为EKS使用私有NLB并指定IP地址

有关EKS系列文档和实验的汇总,请点击这里跳转

一、背景

在一些情况下,EKS部署的服务需要使用私有的NLB即 Internal NLB + Node Port 方式对VPC暴露服务,例如:

  • 某个纯内网的微服务,不需要外部互联网调用,只需要从VPC和其他内网调用
  • 结合Gateway Load Balancer部署的多VPC的网络流量扫描方案,EKS所在的VPC为纯内网
  • 其他需要固定IP地址作为入口的场景

在这些场景下创建Internal NLB即可,不需要创建Internet-facing NLB。

一般的流程是,创建NLB之后,再通过AWS控制台或者AWSCLI查询NLB所使用的VPC内的内网IP地址。为了简化管理,在使用EKS服务创建Service时候,可以手工指定希望使用的内网IP。

二、NLB所在子网位置和可用IP地址

1、NLB所在子网位置

本文的环境以“结合Gateway Load Balancer部署的多VPC的网络流量扫描方案、EKS所在的VPC为纯内网”为例,EKS所在的VPC分成多个子网,分别是TGW ENI子网、Node节点所在子网、Pod容器所在子网。其中,Pod所在子网还可以是VPC扩展IP地址即100.64网段。关于如何使用VPC扩展IP地址的说明,可以参考这里的文档。

在这样一个网络环境下,选择NLB落地的子网可以在TGW ENI子网和Node节点所在子网中任意选择。为了节约Node节点所在子网的IP地址,建议将NLB放到TGW ENI子网。接下来将确认这个子网的已经使用的IP地址的情况。

2、查询可用IP地址

进入VPC的子网页面,通过子网界面,确认要部署私有NLB的TGW ENI子网的CIDR地址范围,例如本例中是10.2.1.0/2410.2.2.0/24两个网段。从这两个子网中人为协商确认分配IP地址,例如分配10.2.1.19410.2.2.194这两个IP地址。接下来通过ENI网卡查询是否被使用。

进入EC2界面,从左侧菜单找到ENI网卡,然后再搜索框中搜索要使用的IP地址。为了精确查找,可以逐段输入。当输入IP地址的前三段后,如果查询结果有匹配条目,则表示IP地址已经被使用。如果没有搜索到结果,则表示地址空闲,可以被使用。如下截图是搜索出来发现地址被占用的情况。

通过ENI查询IP地址是否被使用

由此即可确定地址是否空闲,然后确认多个AZ对应多个子网各自可用的IP地址。

3、为子网打标签

请确保本VPC的子网已经设置了正确的路由表,且VPC内包含NAT Gateway可以提供外网访问能力。然后接下来为其打标签。

找到当前的VPC,找到有EIP和NAT Gateway的Public Subnet,为其添加标签:

标签名称:kubernetes.io/role/elb,值:1
标签名称:kubernetes.io/cluster/eksworkshop,值:shared
接下来进入Private subnet,为其添加标签:

标签名称:kubernetes.io/role/internal-elb,值:1
标签名称:kubernetes.io/cluster/eksworkshop,值:shared
接下来请重复以上工作,三个AZ的子网都实施相同的配置,注意第一项标签值都是1。

3、确认已经安装AWS Load Balancer Controller

在EKS 1.22版本上,原先的ALB Ingress已经改名为AWS Load Balancer Controller,因此不仅是使用ALB需要事先安装,使用NLB也需要提前安装好AWS Load Balancer Controller。安装方法请参考这里,本文不再赘述。

三、EKS YAML样例

编写如下yaml文件,替换其中的NLB参数和IP地址为需要使用的参数。此外,请替换其中的image镜像地址为您的ECR上的镜像地址,例如替换为420029960748.dkr.ecr.cn-northwest-1.amazonaws.com.cn/phpdemo:4,即可从ECR拉起镜像。

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
  labels:
    app: nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: public.ecr.aws/nginx/nginx:1.21.6-alpine
        ports:
        - containerPort: 80
        resources:
          limits:
            cpu: "1"
            memory: 2G
---
apiVersion: v1
kind: Service
metadata:
  name: "service-nginx"
  annotations:
        service.beta.kubernetes.io/aws-load-balancer-name: myphpdemo
        service.beta.kubernetes.io/aws-load-balancer-type: nlb-ip
        service.beta.kubernetes.io/aws-load-balancer-nlb-target-type: ip
        service.beta.kubernetes.io/aws-load-balancer-scheme: internal
        service.beta.kubernetes.io/aws-load-balancer-healthcheck-healthy-threshold: "2"
        service.beta.kubernetes.io/aws-load-balancer-healthcheck-unhealthy-threshold: "2"
        service.beta.kubernetes.io/aws-load-balancer-healthcheck-interval: "10"
        service.beta.kubernetes.io/aws-load-balancer-attributes: load_balancing.cross_zone.enabled=true
        service.beta.kubernetes.io/aws-load-balancer-private-ipv4-addresses: 10.2.1.194, 10.2.2.194
spec:
  selector:
    app: nginx
  type: LoadBalancer
  ports:
  - protocol: TCP
    port: 80
    targetPort: 80

将以上配置文件保存为NLB-internal-with-private-ip.yaml,然后自行如下命令拉起服务。

kubectl apply -f NLB-internal-with-private-ip.yaml

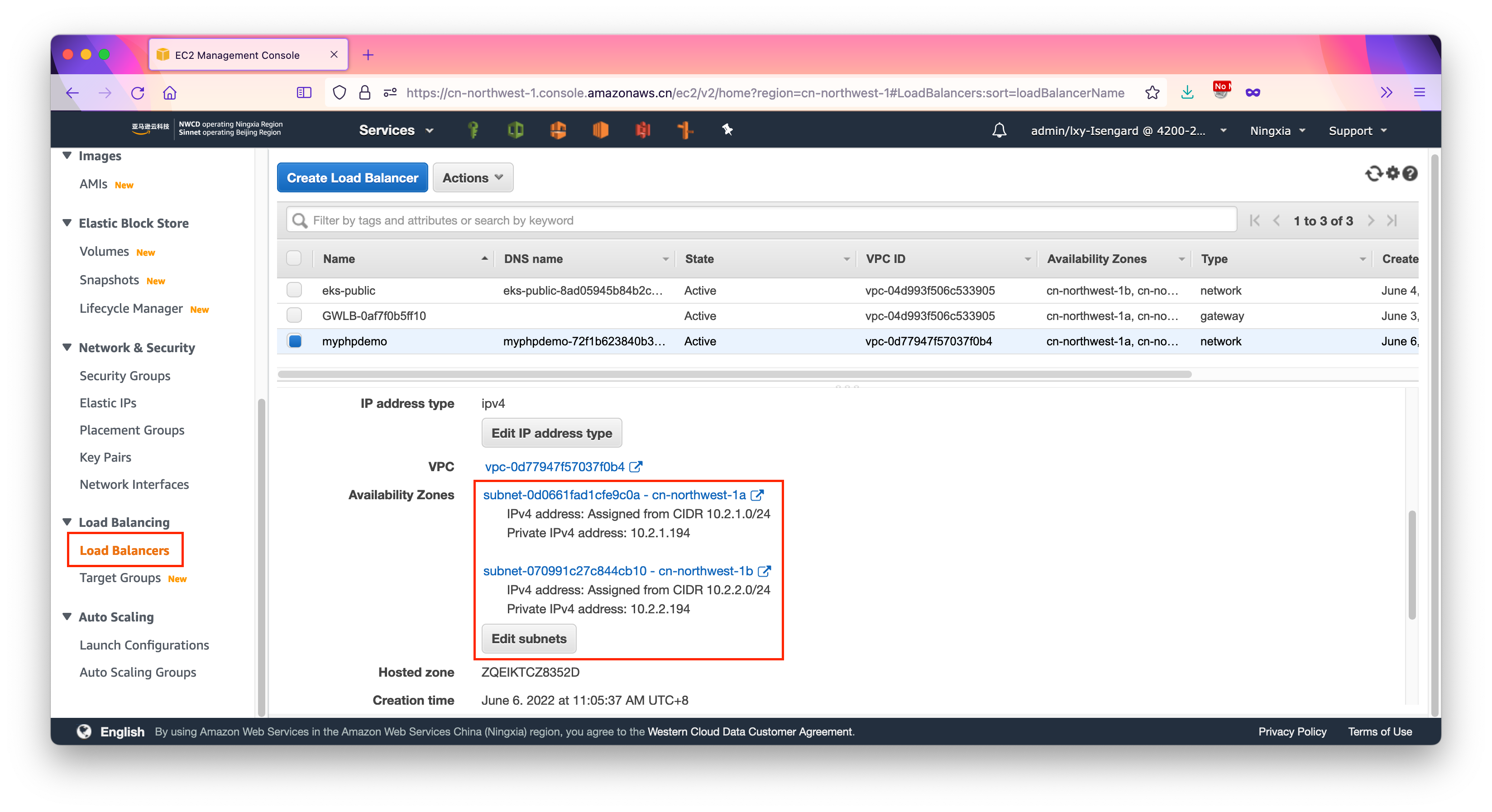

启动完毕后,进入EC2界面,查看NLB的情况,即可看到NLB分配了TGW ENI子网的静态IP地址。如下截图。

四、其他注意事项

在VPC的子网管理中,有一项名为“CIDR预留”的功能。此功能不适用于指定NLB的内网IP分配功能。因为当标记为IP地址预留时候,此地址将不可被NLB所使用,由此会导致NLB创建失败。因此,为NLB指定IP前,查找IP地址是否被占用,通过ENI网卡界面查询即可。

五、参考文档

https://kubernetes-sigs.github.io/aws-load-balancer-controller/v2.4/guide/service/annotations/#private-ipv4-addresses

全文完。
